Подкос для опалубки – это элемент системы стеновой опалубки. Подкосы используются для юстировки и фиксация опалубочных щитов в проектное положение, а также сохранение заданных параметров в условиях воздействия ветровых нагрузок и при производстве монолитных работ.
Основными конструктивными элементами подкоса являются: оголовник, башмак и шток. Каждый из данных элементов играет определенную роль в обеспечении устойчивости блока опалубки:

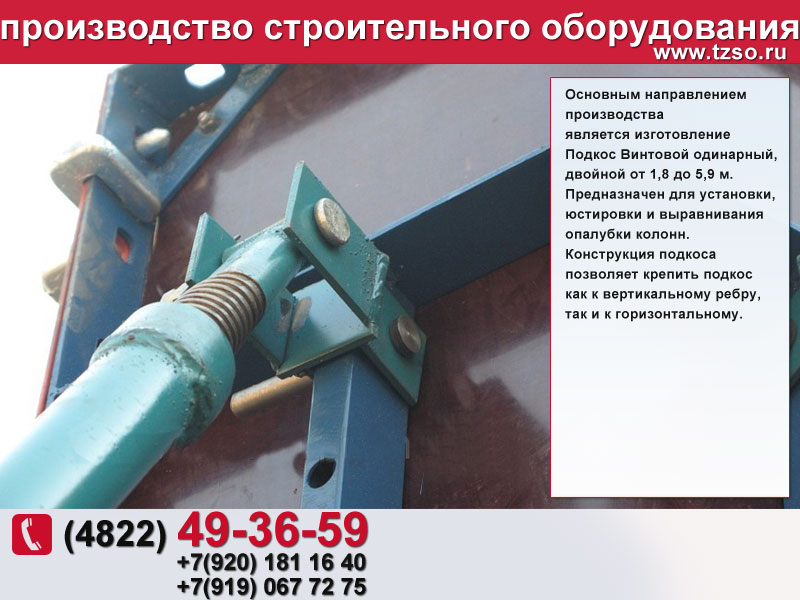

оголовник — обеспечивает надежную фиксацию подкоса с ребром жесткости опалубочного щита;

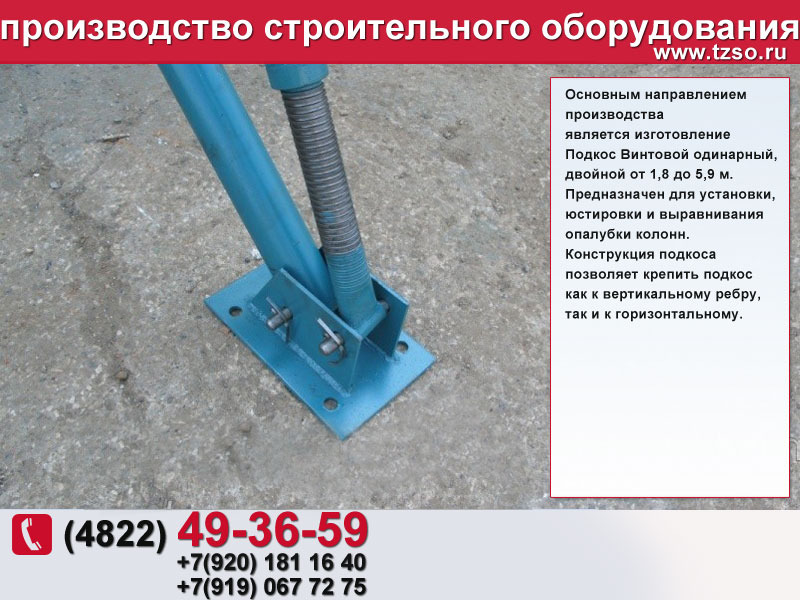

башмак (пятка) — крепится к основанию и создает один из узлов распределения горизонтальной нагрузки;
шток — является телом подкоса, на которое приходится основная нагрузка конструкции;
универсальный оголовник – дополнительный компонент, требующийся при эксплуатации подкоса с опалубочными системами различного вида.

Подкосы для опалубки делятся на два основных вида – одноуровневые и двухуровневые. Одноуровневые подкосы крепятся к плоскости опалубочного щита в одной точке. Это обеспечивает приемлемый уровень точности и быстрый монтаж. Двухуровневый подкос состоит из двух упорных штоков, позволяющих закрепить элемент на опалубочном щите одновременно в двух точках. При этом они имеют одну общую опорную пятку, на которую приходится основная доля вертикальных нагрузок. Наличие 2 регулирующих штанг обеспечивает возможность плавного передвижения опорных зон в вертикальном направлении до 4 метров.

Подкос одноуровневый для опалубки

Подкос одноуровневый телескопический состоит из двух труб, наружней и внутренней. Внутренняя труба имеет ряд отверстий на равном расстоянии для вставки фиксатора.  С помощью фиксатора щит устанавливается в вертикальное грубое положение. Точная настройка осуществляется с помощью резьбового узла и фланцевой гайки. Нижняя часть подкоса крепится к бетонному основанию анкерами. А крепление верхней части осуществляется вилкой в отверстие поперечной балки щита с помощью болтов с гайкой.

Характеристики:
Диапазон 2,3 - 3,3 м

Применение:
Установка щитов (панелей) опалубки в вертикальном (проектном) положении и их выравнивание.

Наименование    Длина min-max, м    Масса, кг
Подкос одноуровневый 3 м    2,15-3    12,5
Подкос одноуровневый 4,5 м    3,70-4,5    16,9
Подкос одноуровневый 5 м    4,16-5    18,6
Подкос одноуровневый 5,5 м    4,65-5,5    19,8
Подкос одноуровневый 6 м    5,14-5,94    21,2

Подкос двухуровневый для опалубки

У двухуровневого подкоса имеется дополнительный подкос, позволяющий фиксировать щит стеновой опалубки одновременно в двух точках. Обе ветви имеют телескопические вставки и винтовые пары с закрытыми гайками. Такая конструкция позволяет изменять длину ветвей, за счет чего максимально точно регулируется положение щита.

Характеристики:
Диапазон
верх. - 2,3 - 3,3 м
нижн.- 1,55 - 2,1 м

Применение:
Установка щитов (панелей) опалубки в вертикальном (проектном) положении и их выравнивание.

Наименование    Длина min-max, мм    Масса, кг
Подкос двухуровневый 2,1-3
2150-3000    21
1250-2100
Подкос двухуровневый 2,5-4,5
3600-4440    27
1700-2500
Подкос двухуровневый 3-6
5090-5940    33
2150-3000
Подкос двухуровневый 0,9-1,5
800-1500    13,5
510-900
Подкос двухуровневый 1,9-2,5
1700-2500    19,5
1100-1900
Подкос двухуровневый 2,1-5,0
4150-5000    27
1250-2100
Подкос двухуровневый 2,1-3,6
2750-3600    26,5
1250-2100
Подкос двухуровневый 1,5-3,0
2150-3000    19,5
800-1500
Подкос двухуровневый 2,1-4,0
3200-4000    24
1250-2100
Подкос двухуровневый 1,5-2,1
1250-2100    16,7
800-1500
Подкос двухуровневый 1,9-3,6
2800-3600    20,5
1100-1900
Подкос двухуровневый 2,5-4,8
2150-3000    26
1250-2100
Подкос двухуровневый 1,2-2,7
2150-3000    16,3
1250-2100

Подкос одноуровневый 6-ти метровый для опалубки

Подкос одноуровневый 6-ти метровый состоит из двух труб, наружней и внутренней. Внутренняя труба имеет ряд отверстий на равном расстоянии для вставки фиксатора.  С помощью фиксатора щит устанавливается в вертикальное грубое положение. Точная настройка осуществляется с помощью резьбового узла и фланцевой гайки. Нижняя часть подкоса крепится к бетонному основанию анкерами. А крепление верхней части осуществляется вилкой в отверстие поперечной балки щита с помощью болтов с гайкой.

Характеристики:
Диапазон 3,6 - 5,6 м

Применение:
Установка щитов (панелей) опалубки в вертикальном (проектном) положении и их выравнивание (до 6 метров).

Отправка по РФ. Бесплатная доставка до терминала ТК. Широкий ассортимент комплектующих для монолитного строительства.  Более подробную информацию уточняйте у наших специалистов.
